📋 Datenblatt zum Versuch

Für den Versuch stehen Ihnen die folgenden Geräte und Apparaturen zur Verfügung:

  • Ein Schaltbrett zum stecken der Transistor-Schaltungen mit \(4\ \mathrm{mm}\) Bananenbuchen, wie in Abb. 1 gezeigt:

Abb. 1

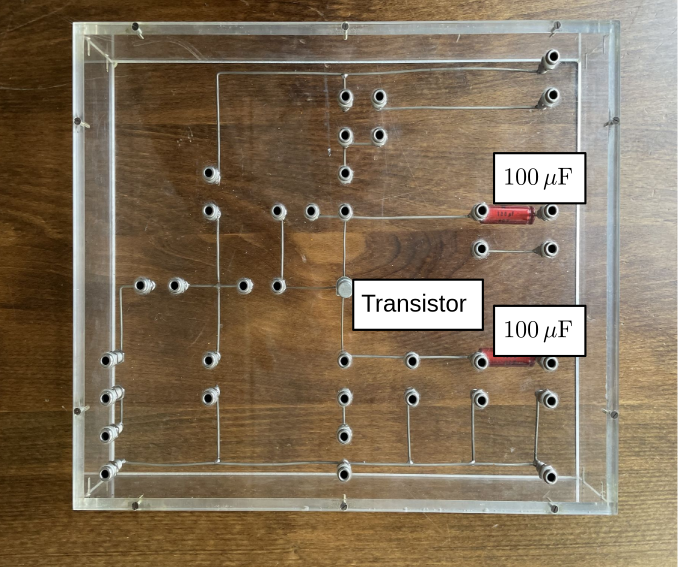

Abb. 1: Schaltbrett zum stecken der Transistor-Schaltungen

  • In der Mitte des Schaltbretts ist der Transistor abnehmbar auf einem Sockel aufgesteckt. Die Spezifikationen des Transistors sind:

  • Typ 2N2219A (npn, Si, \(800\ \mathrm{mW}\)).

  • \(\beta=133,\ r_{\mathrm{B}}=500\ \Omega,\, r_{\mathrm{C}}=7.5\ \mathrm{k\Omega}\).

  • Mehr Informationen können Sie aus dem zugehörigen Datenblatt entnehmen.

  • Zwei Anschlussleitungen sind mit \(100\ \mathrm{\mu F}\) Ausgangskoppelkondensatoren versehen.

  • Eine einfache Spannungsversorgung für \(12\ \mathrm{V}\) Gleichstrom.
  • Ein Instek-Signalgenerator mit Frequenzmesser (Eine Bedienungsanleitung finden Sie hier)
  • Ein PeakTech P1255 Oszilloskop
  • Ein digital Handmultimeter.
  • Verschiedene Bananenkabel.
  • Verschiedene Widerstände, Kondensatoren, Kurzschlussstecker und Potentiometer.
